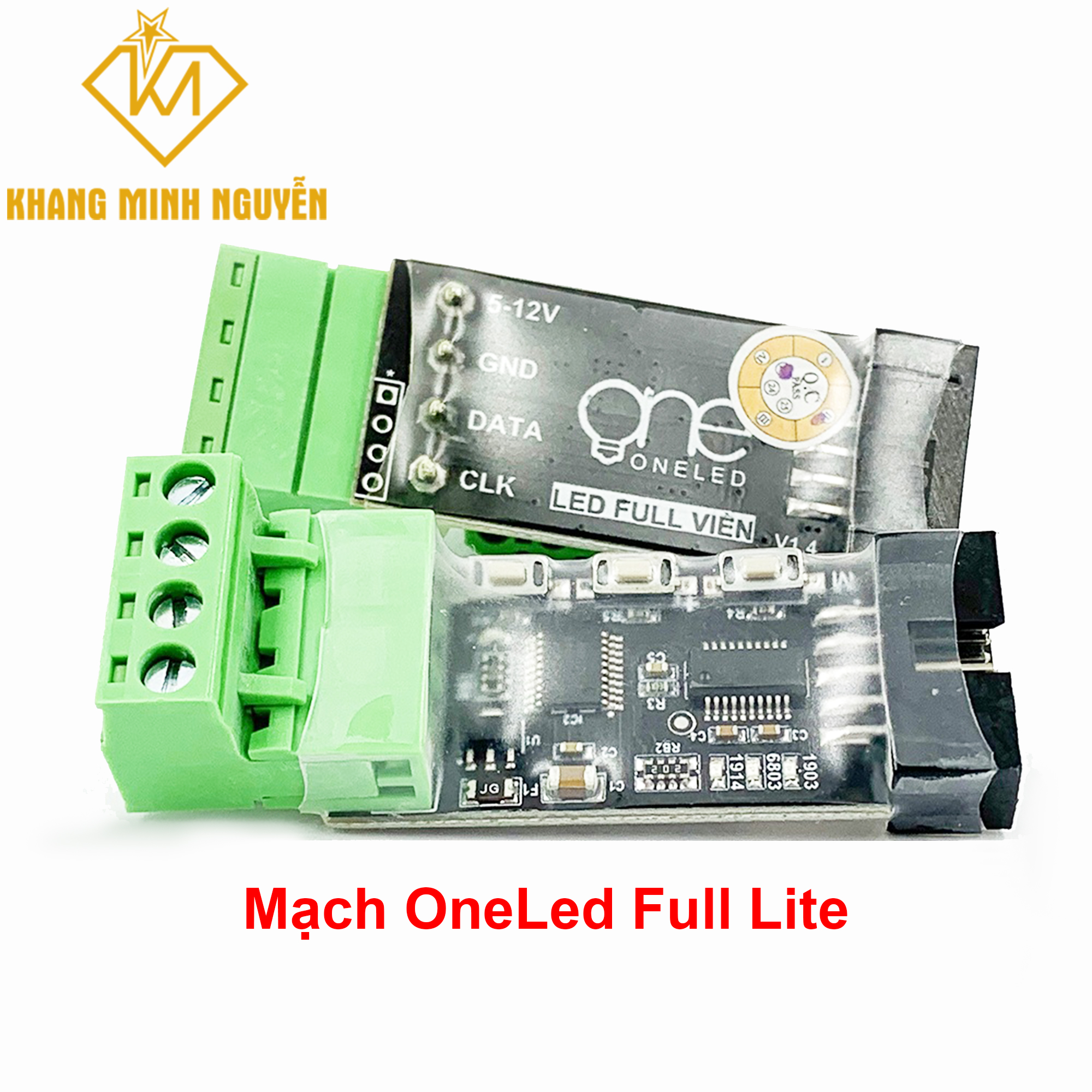

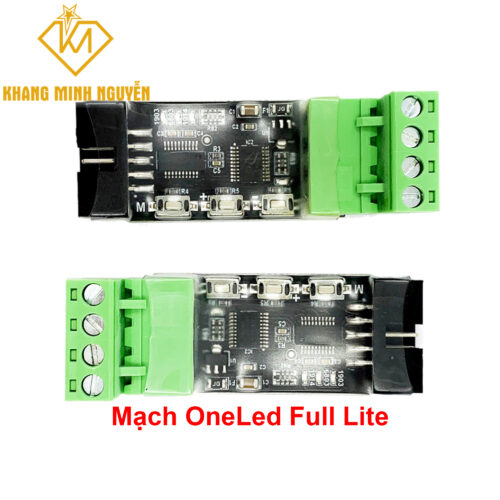

Mạch OneLed Full Viền F1000 chính hãng, mạch điều khiển hiệu ứng đèn led 5V-12V dùng cho bảng hiệu, hộp đèn

Mạch LED FullColor Full Viền F1000 điều khiển LED FullColor với các dự án LED FullColor số lượng 1000 led trở xuống . Với CHIP NHỚ được tích hợp sẵn trên mạch, với các 5 chế độ hiệu ứng được tích hợp sẵn, hạn chế LỖI TƯƠNG TỰ trên mạch sử dụng THẺ NHỚ và còn TỐI ƯU VỀ CHI PHÍ. Phần mềm OneFull Viền vô cùng dễ sử dụng.

THÔNG SỐ KỸ THUẬT MẠCH Full Viền F1000 LED FULLCOLOR ONEFULL

• Chức Năng : Điều khiển 1000 LED FullColor Offline – Tương thích với viền full cho biển quảng cáo
• Hiệu Ứng : 5 chế độ hiệu ứng có sẵn phù hợp với tường số lượng hoặc có thể nạp trực tiếp qua phần mềm Full Viền
• Điện áp : 5v – 12v
• Khối Nguồn : 1 đầu vào duy nhất 5V -12V

Tính năng Full Viền F1000:

• 3 Nút Nhấn : Speed +  Speed –  MODE
• Tốc Độ Hiệu Ứng + Độ Sáng LED : Điều chỉnh qua Phím Bấm
• Khối Hiển Thị : 1 LED báo nguồn – 1 LED báo tín hiệu – 5 led báo trạng thái
• Domino Rời : kết nối khối nguồn + dữ liệu dễ dàng
• Thiết Kế : nhỏ gọn, thuận tiện

• Khối Dữ Liệu : 1 đầu ra 1903 – điều khiển 1000 LED Full (led full 3 dây), 1 đầu ra 6803 – điều khiển 1000 LED Full 6803 (led full 4 dây)
• Nút Nhấn : 3 nút nhấn với 3 chức năng
• SPEED + : Tăng tốc độ hiệu ứng
• SPEED – : Giảm tốc độ hiệu ứng
• MODE : Ấn mỗi lần vào mỗi chế độ khác nhau : Tất cả LED sáng màu đỏ > tất cả LED sáng màu xanh lá > tất cả LED sáng xanh dương > tất cả LED sáng màu trắng (70% độ sáng)

PHƯƠNG PHÁP ĐẤU NỐI MẠCH LED NHÁY THEO NHẠC FULLCOLOR OneLED Full Viền F1000:

• Đấu Mạch vs Nguồn

Đấu nguồn 5V(12v) (1 dương, 1 âm) từ NGUỒN về 2 cọc : VCC(+) và GND(-) của MẠCH

• Đấu LED vs Nguồn (500 LED – 1 Nguồn 5V 60A)

+ Bước 1 : Xác định dây Dương, ÂM của LED – Dây Dương : Màu Đỏ  Dây Âm : MÀU DÂY thừa ra cùng MÀU ĐỎ

+ Bước 2 : Kết nối các Dây Dương (ĐỎ) cho về VCC(+) của Nguồn, kết nối các Dây Âm cho về GND(-) của Nguồn

• Đấu Mạch vs LED

+ Bước 1 : Xác định đầu vào của LED Full – thông qua ký hiệu mũi tên trên LED

+ Bước 2 : Xác định dây : GND – DATA – CLOCK của LED – với loại 4 dây (GND – Data với 3 dây)

+ Bước 3 : kết nối 3 dây : GND – DATA – CLOCK của con LED ĐẦU TIÊN – với 3 cọc GND – DATA – GND của MẠCH (GND – Data với 3 dây)
