Mạch OneLed Full Lite chính hãng, mạch điều khiển hiệu ứng đèn led 5V dùng cho bảng hiệu, hộp đèn

Mạch LED FullColor OneLed Full Lite điều khiển LED FullColor với các dự án LED FullColor vừa hoặc nhỏ – offline . Với CHIP NHỚ được tích hợp sẵn trên mạch, với dung lượng cao hỗ trợ lưu trữ chương trình TRỰC TIẾP TRÊN MẠCH, hạn chế LỖI TƯƠNG TỰ trên mạch sử dụng THẺ NHỚ và còn TỐI ƯU VỀ CHI PHÍ. Phần mềm OneFull Lite vô cùng dễ sử dụng , thân thiện và rất nhiều tinh năng.

THÔNG SỐ KỸ THUẬT MẠCH LED FULLCOLOR OneLed Full Lite

• Chức Năng : Điều khiển LED FullColor Offline – Tương thích với các dự án Biển Chạy Chữ vừa và nhỏ.
• Hiệu Ứng : Không giới hạn
• Điện áp : 5v – 12v
• Khối Nguồn : 1 đầu vào duy nhất 5V
• 3 Nút Nhấn : Speed +  Speed –  MODE
• Tốc Độ Hiệu Ứng + Độ Sáng LED : Điều chỉnh qua Phím Bấm
• Khối Hiển Thị : 1 LED báo nguồn
• Domino Rời : kết nối khối nguồn + dữ liệu dễ dàng
• Thiết Kế : nhỏ gọn, thuận tiện

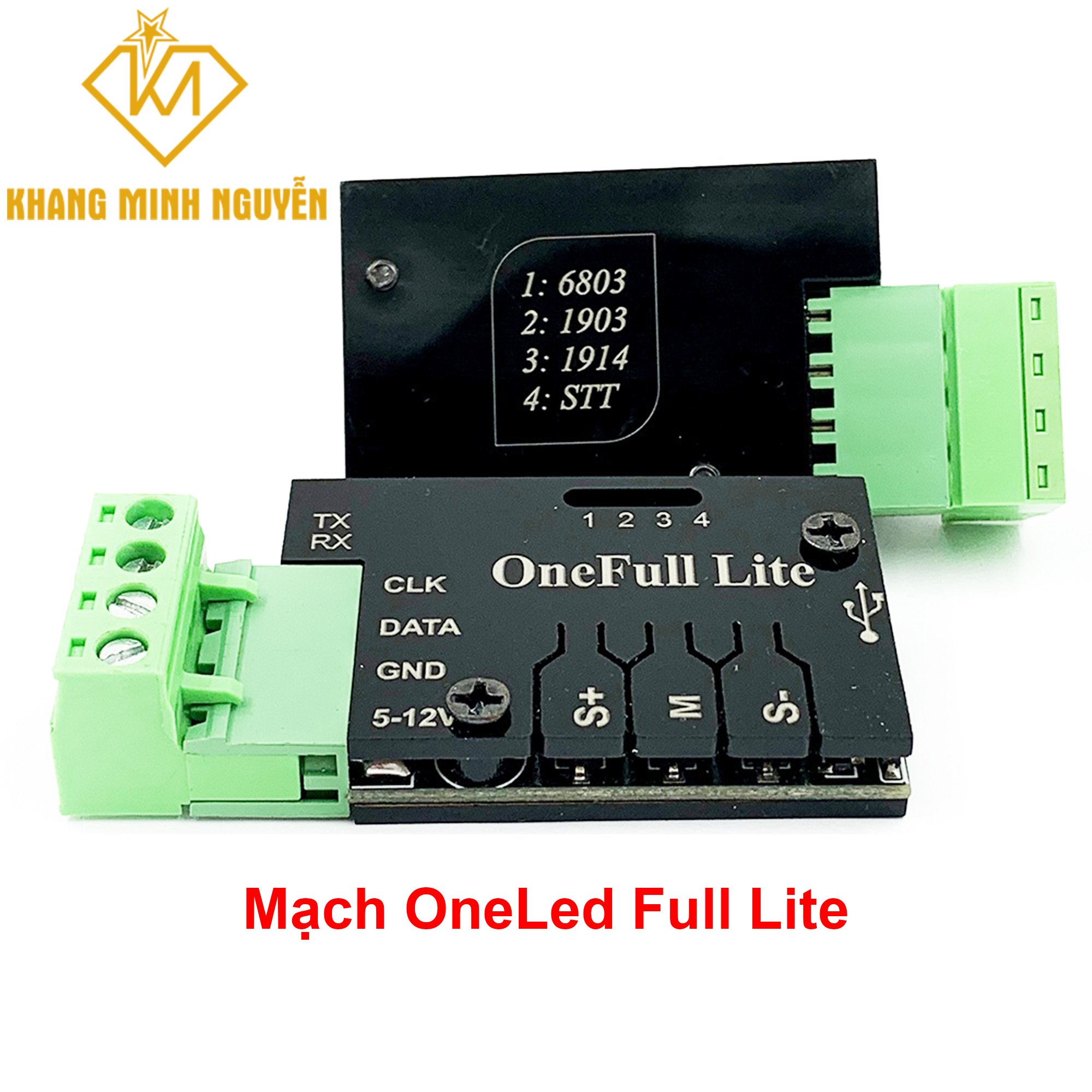

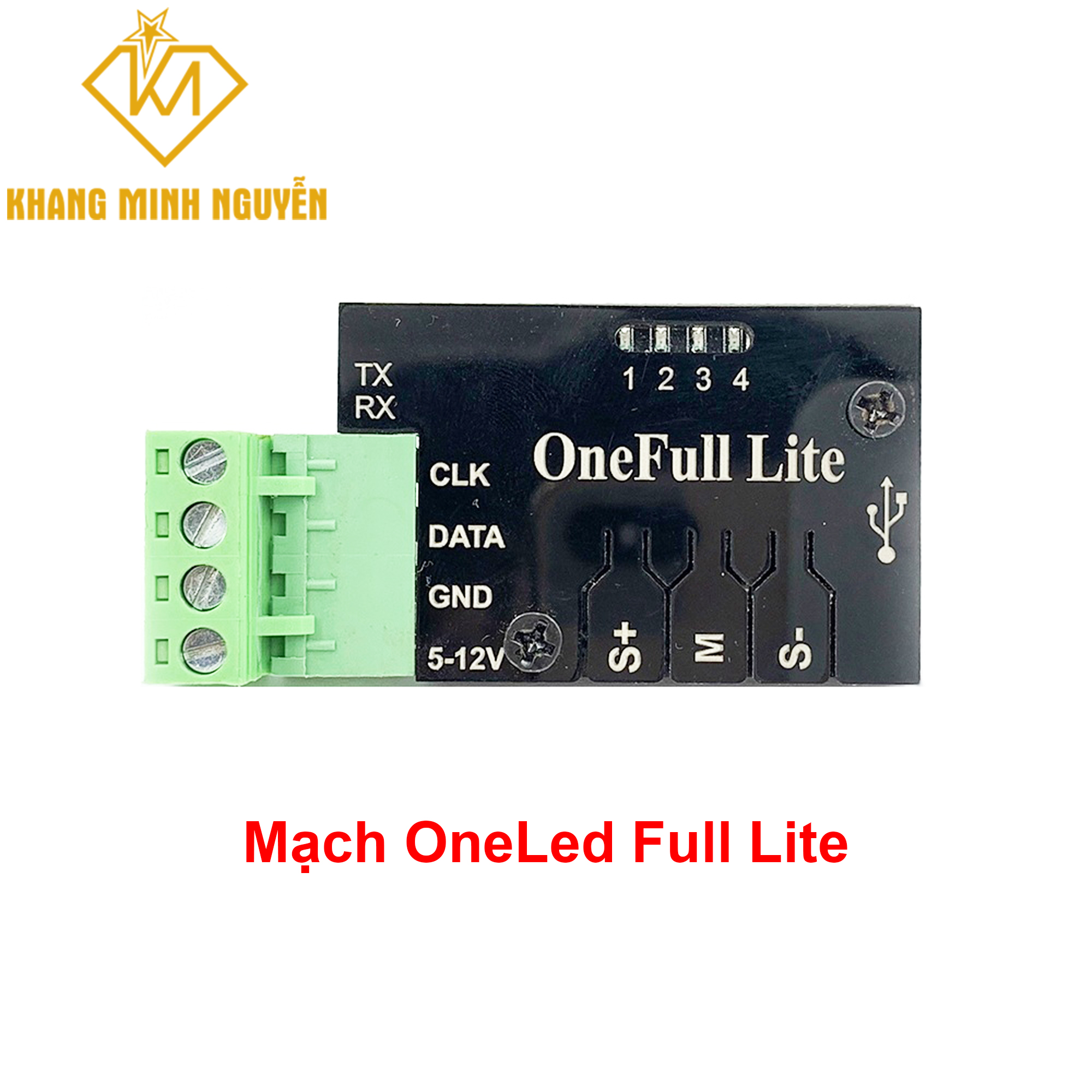

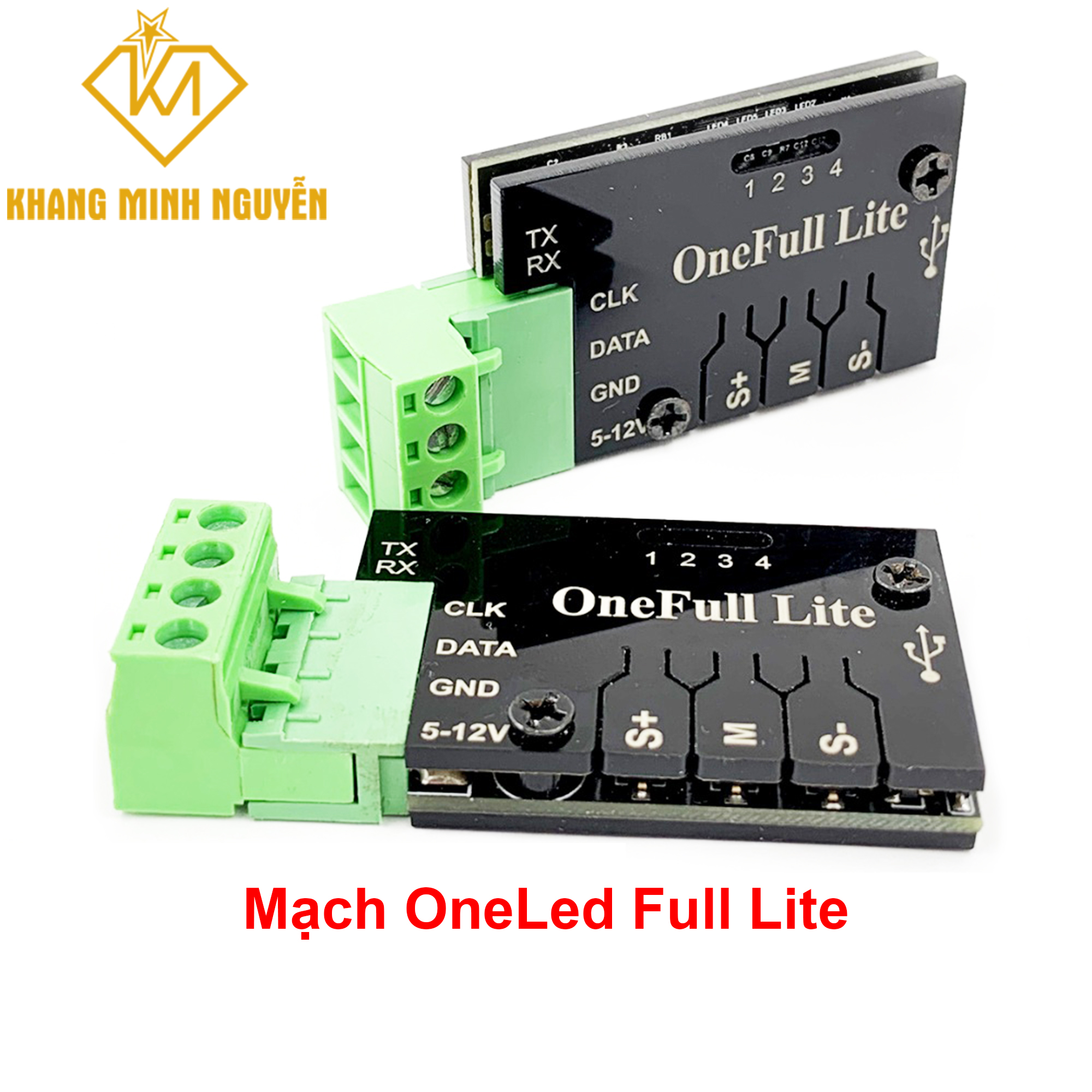

MẠCH OneLed Full Lite

• Khối Dữ Liệu : 2 đầu ra 1903 – điều khiển 5.000 LED Full ( mỗi cổng 2500 led 3 dây ), 1 đầu ra 6803 – điều khiển 5000 LED Full 6803 ( led full 4 dây)
• Chip Nhớ : 16MB – lưu trữ hàng chục hiệu ứng ấn tượng
• Tương thích với phần mềm OneFull Lite
• Thiết kế sơ đồ chuyên nghiệp, đi dây linh hoạt, add file DXF …v.v
• Hiệu ứng đa dạng, thiết kế hiệu ứng thủ công, hiệu ứng vẫy full , hiệu ứng hào quang….v.v
• Nút Nhấn : 3 nút nhấn với 3 chức năng
• SPEED + : Tăng tốc độ hiệu ứng
• SPEED – : Giảm tốc độ hiệu ứng
• MODE : Ấn mỗi lần vào mỗi chế độ khác nhau : Tất cả LED sáng màu đỏ > tất cả LED sáng màu xanh lá > tất cả LED sáng xanh dương > tất cả LED sáng màu trắng ( 70% độ sáng ) > CHẠY THEO TỪNG BÓNG 1 ( CHẠY DÒ TỪ ĐẦU ĐẾN CUỐI)

TRONG LÚC Ở CÁC CHẾ ĐỘ MÀU. ẤN SPEED + – ĐỂ TĂNG GIẢM ĐỘ SÁNG CHO HIỆU ỨNG

PHƯƠNG PHÁP ĐẤU NỐI MẠCH LED NHÁY THEO NHẠC FULLCOLOR OneLed Full Lite

1. Đấu Mạch vs Nguồn

+ Đấu nguồn 5V(12v) ( 1 dương, 1 âm ) từ NGUỒN về 2 cọc : VCC(+) và GND(-) của MẠCH

2. Đấu LED vs Nguồn ( 500 LED – 1 Nguồn 5V 60A )

+ Bước 1 : Xác định dây Dương, ÂM của LED – Dây Dương : Màu Đỏ – Dây Âm : MÀU DÂY thừa ra cùng MÀU ĐỎ

+ Bước 2 : Kết nối các Dây Dương ( ĐỎ ) cho về VCC(+) của Nguồn, kết nối các Dây Âm cho về GND(-) của Nguồn

3. Đấu Mạch vs LED

+ Bước 1 : Xác định đầu vào của LED Full – thông qua ký hiệu mũi tên trên LED

+ Bước 2 : Xác định dây : GND – DATA – CLOCK của LED – với loại 4 dây ( GND – Data với 3 dây )

+ Bước 3 : kết nối 3 dây : GND – DATA – CLOCK của con LED ĐẦU TIÊN – với 3 cọc GND – DATA – GND của MẠCH ( GND – Data với 3 dây )

SẢN PHẨM ĐƯỢC PHÂN PHỐI CHÍNH HÃNG BỞI ĐẠI LÝ CỦA ONELED, QUÝ KHÁCH SẼ ĐƯỢC HỖ TRỢ KỸ THUẬT CHÍNH HÃNG.

– Thời gian 1 đổi 1 trong vòng 6 tháng

– Bảo hành sửa chữa kỹ thuật trọn đời

– Hỗ trợ kỹ thuật 24/7
